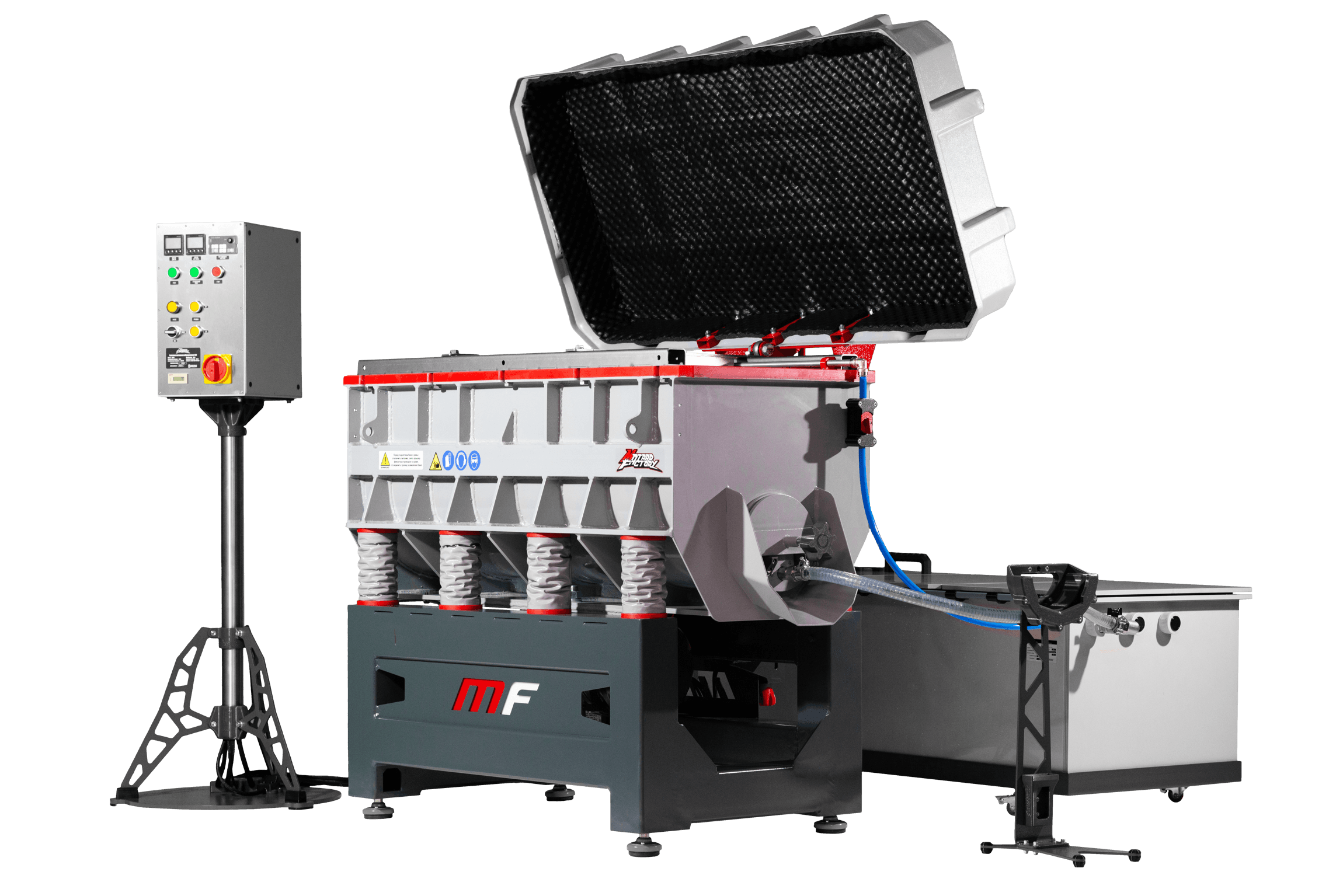

Галтовочная вибромашина лоткового типа MF-150

Высокая эффективность. Низкий уровень шума.
bg
bg

Галтовочная вибромашина лоткового типа MF-150

Высокая эффективность. Низкий уровень шума.

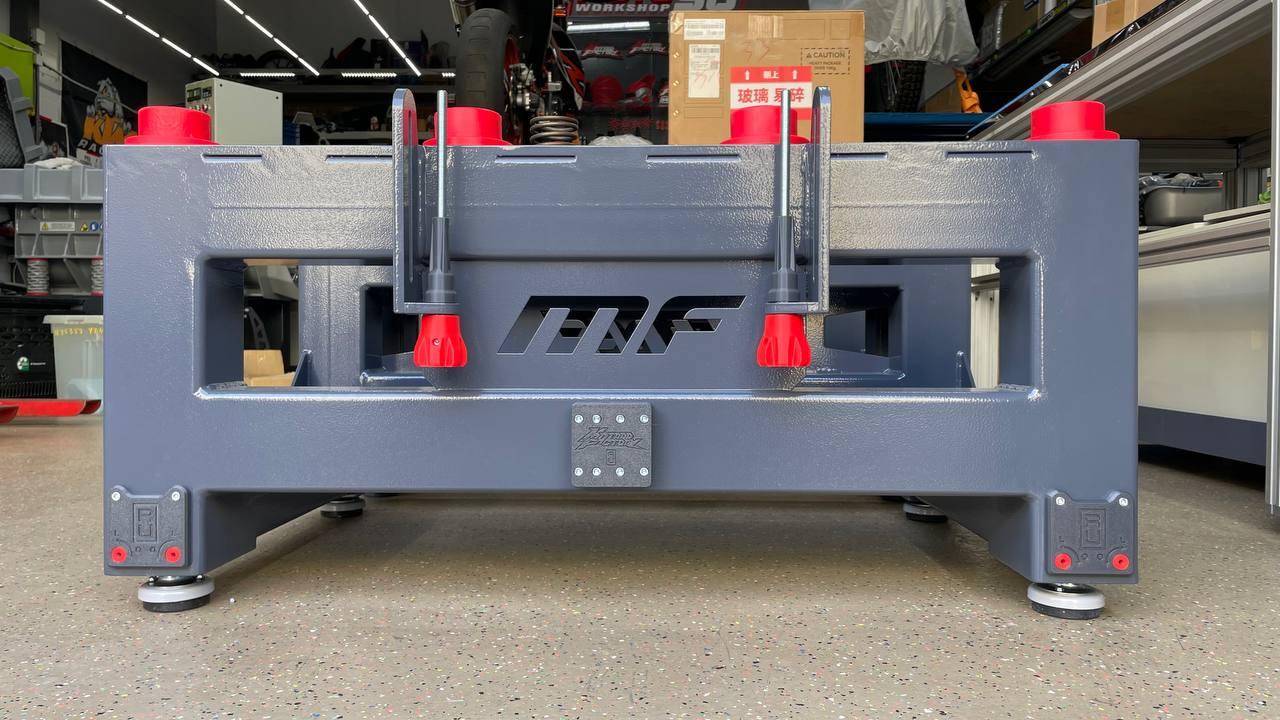

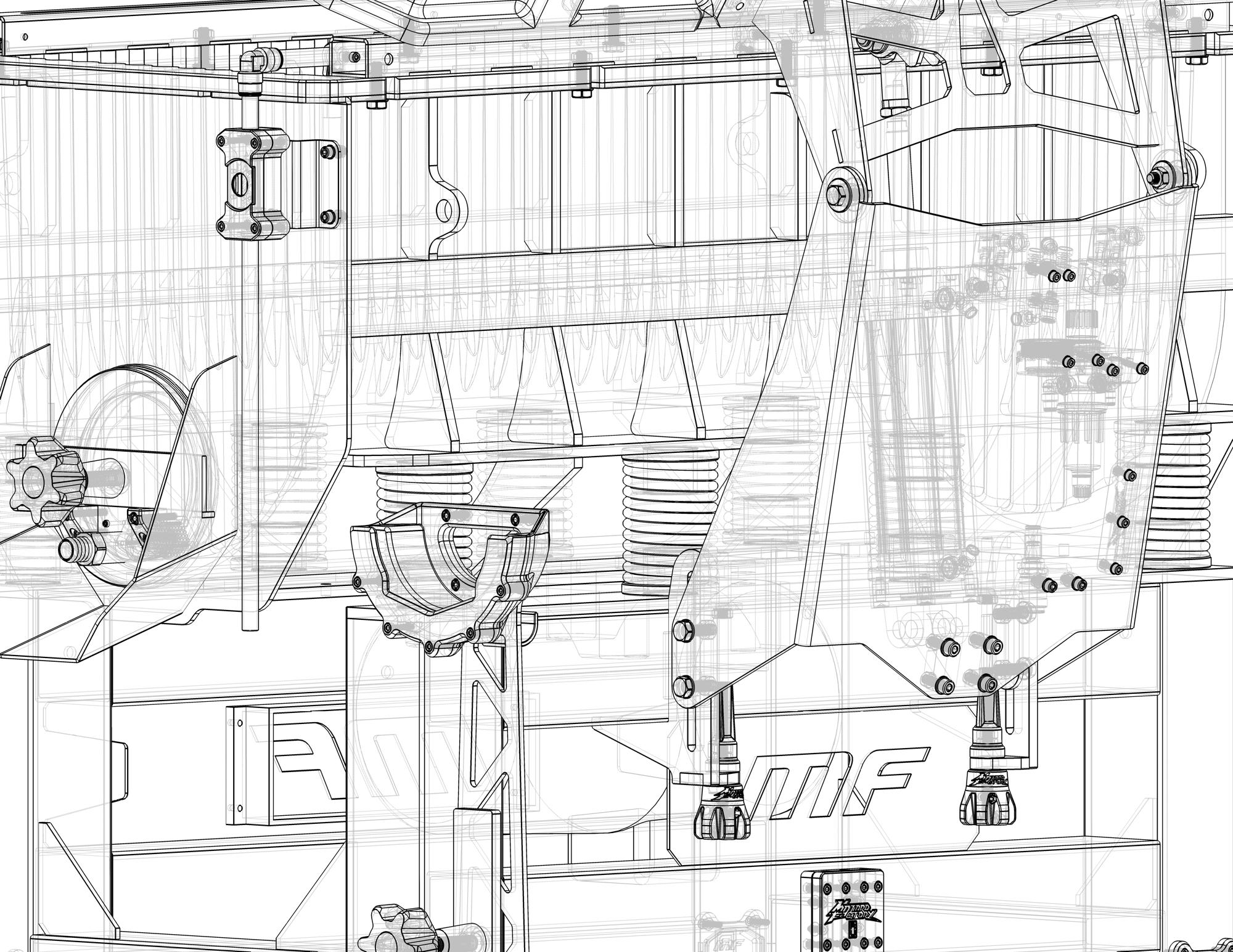

Рама виброгалтовки mf-150

Разработано и изготовлено в Санкт-Петербурге

От первоначального эскиза на бумаге и расчетов в CAD-системах до сборки готового оборудования.

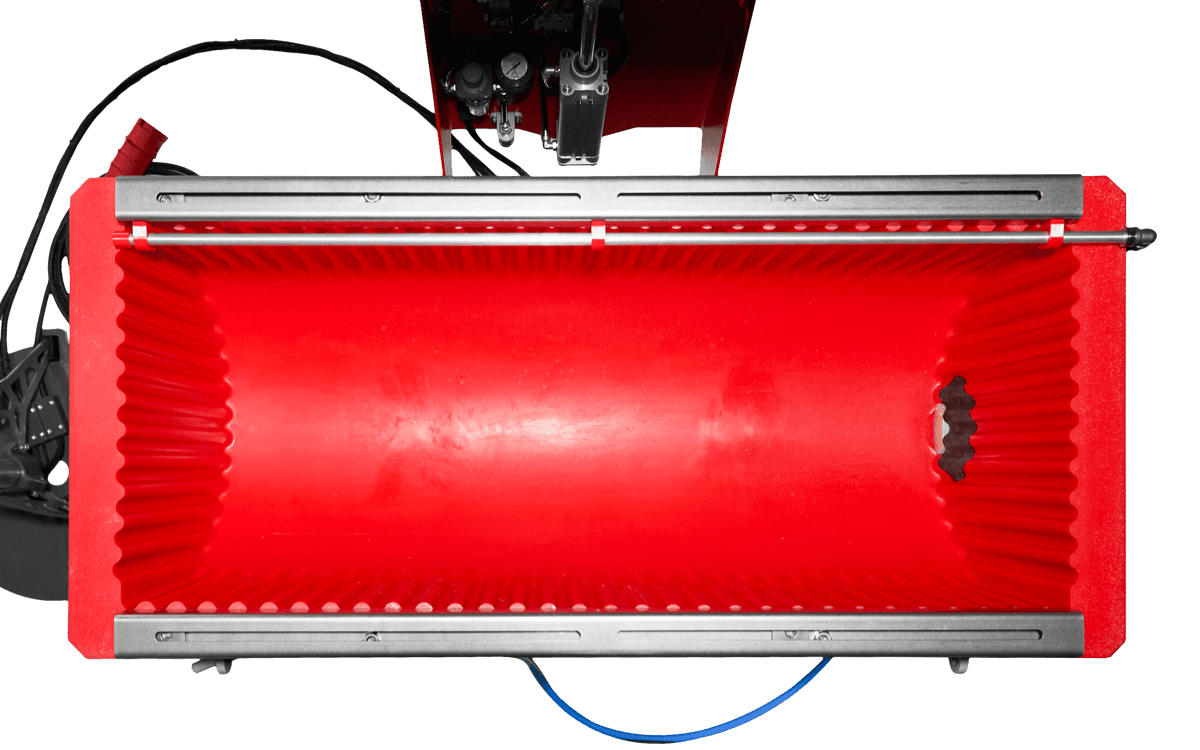

Полиуретановое покрытие особой формы

Волнообразная полиуретановая футеровка внутренней поверхности лотка предотвращает прилипание мелких и плоских деталей к стенкам галтовки во время обработки.

Волнообразная заливка виброгалтовки MF-150

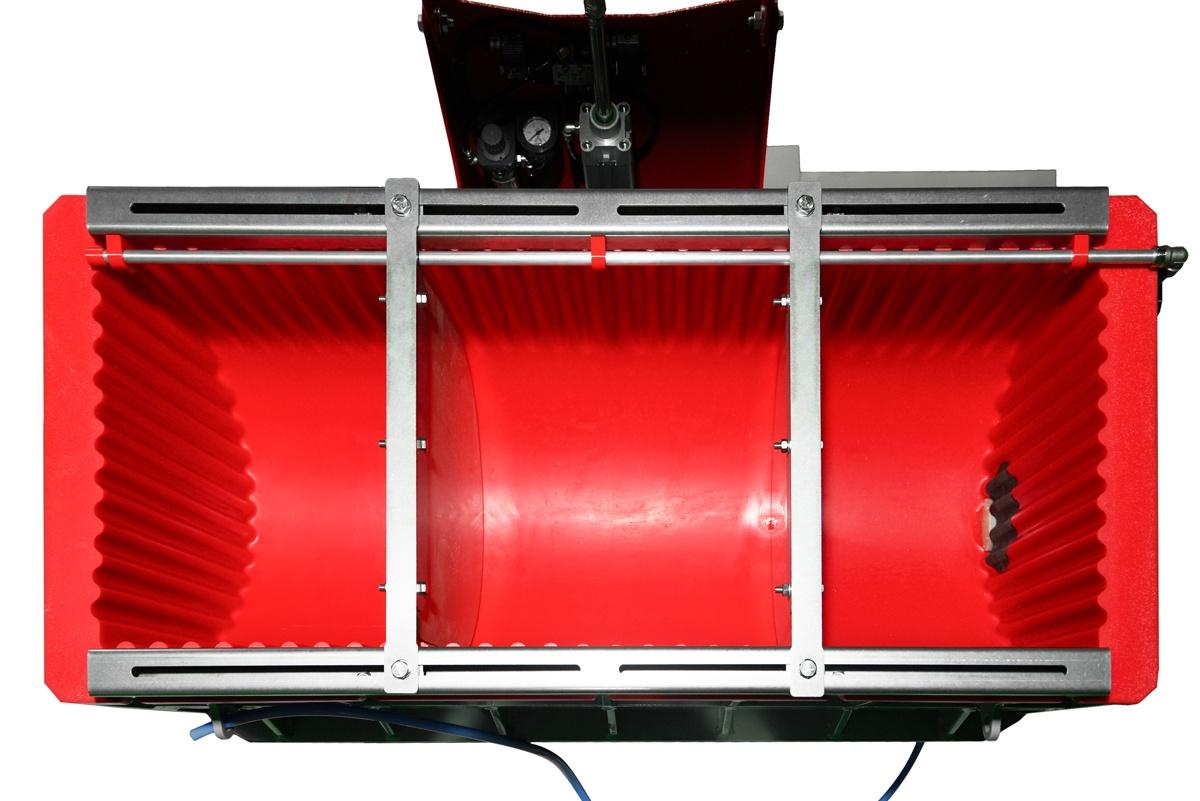

Разделительные перегородки виброгалтовки MF-150

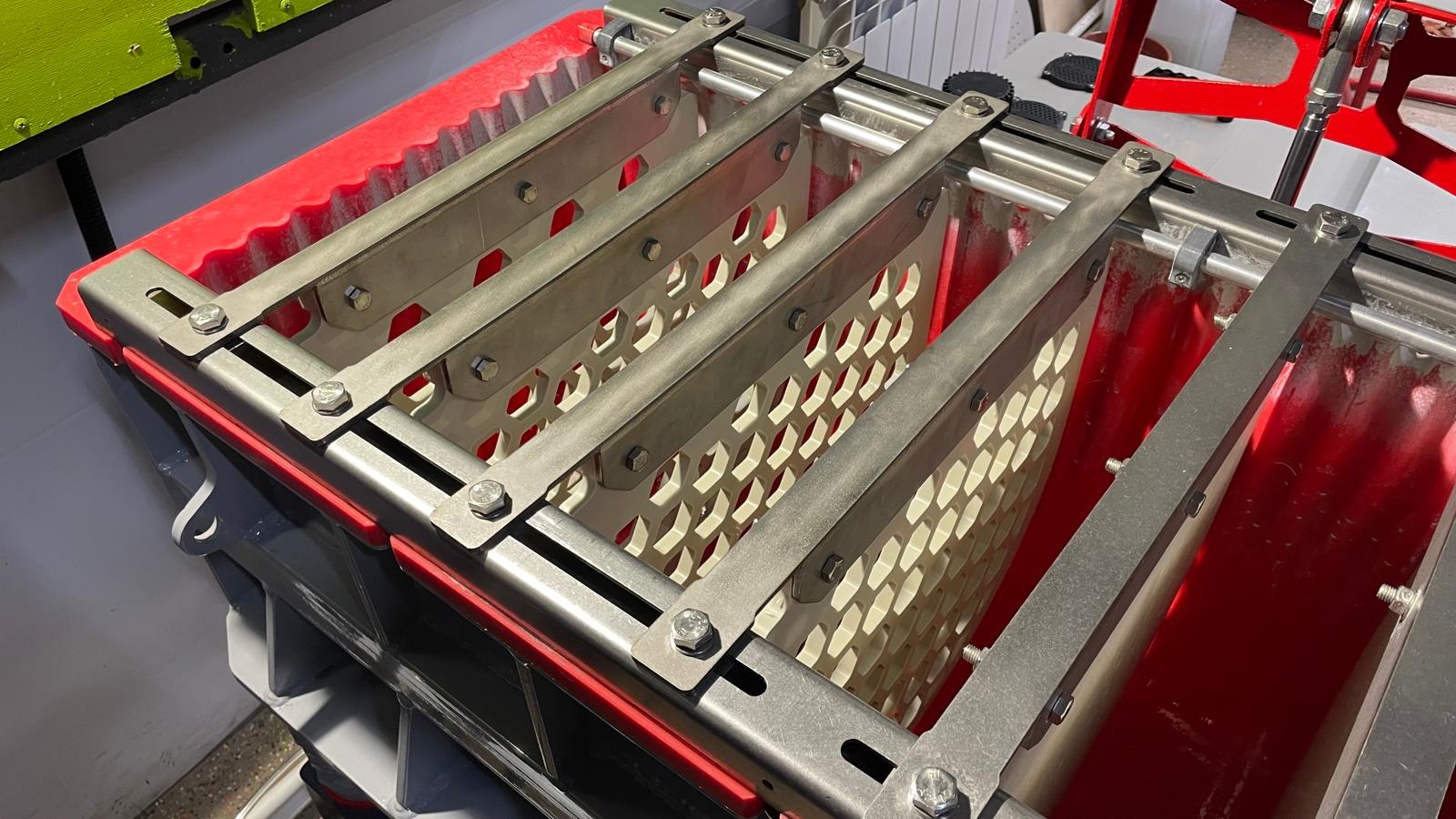

Разделительные перегородки

Наличие направляющих из нержавеющей стали позволяет закреплять до 10 быстросъемных перегородок, разделяя внутреннее пространство лотка на отдельные секции. Эта конструктивная особенность позволяет одновременно работать с разными типами и объемами наполнителя, а также деликатно обрабатывать крупные детали, исключая их соударение.

Универсальность

Лотковые виброгалтовки обеспечивают широкий спектр операций по обработке поверхностей, включая удаление заусенцев, скругление острых краев, шлифовку, полировку. Универсальность машин позволяет обрабатывать как отдельные детали, так и крупные партии деталей одновременно.

U-образная заливка виброгалтовки MF-150

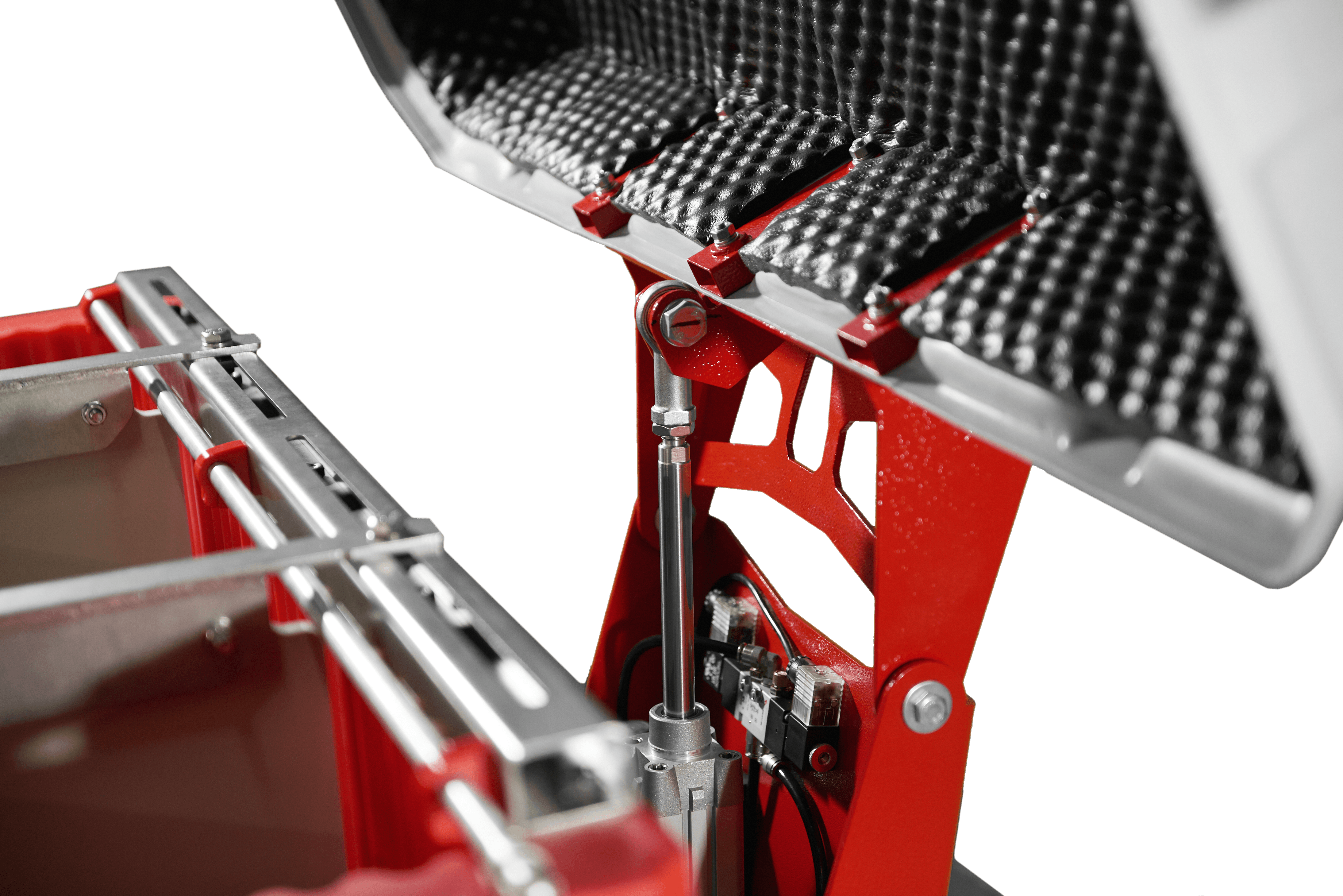

Шумоизолирующая крышка виброгалтовки MF-150

Низкий уровень шума

Благодаря конструктивным решениям, направленным на снижение шума на этапе проектирования, а также шумоизолирующей крышке, наши виброгалтовочные машины производят значительно меньше шума во время работы.

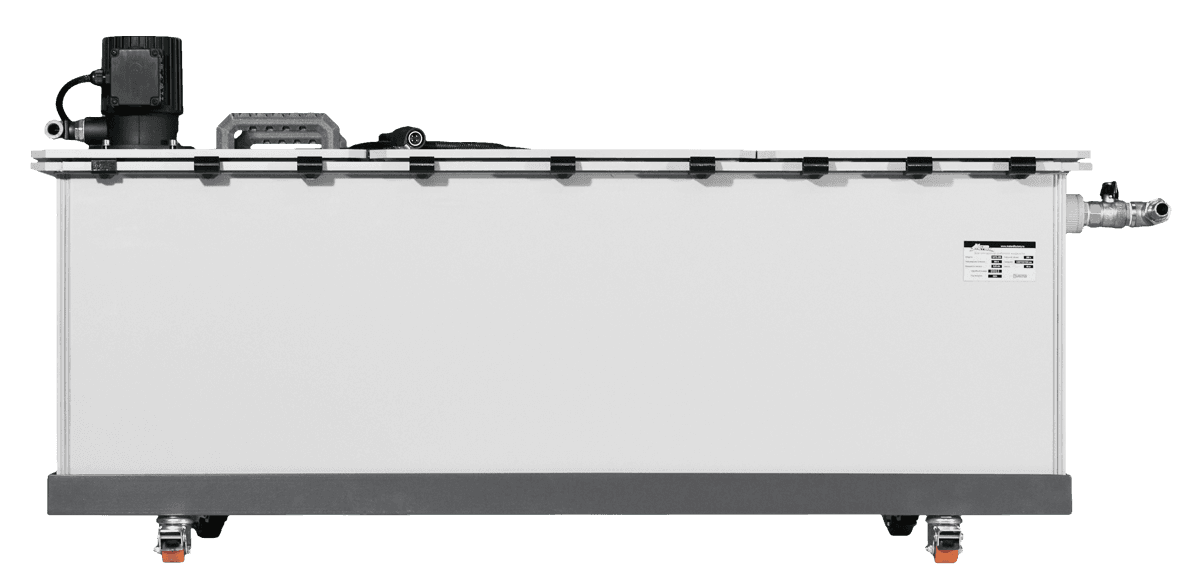

Бак-сепаратор рабочей жидкости

Специальное расположение перегородок и большой объем бака обеспечивают эффективное отделение продуктов износа от рабочей жидкости. Это значительно продлевает срок службы рабочей жидкости и повышает качество обработки.

В баке предусмотрена одновременная установка трёх насосов и подключение трёх сливных магистралей. Установленные на раме колеса позволяют беспрепятственно перемещать его по цеху.

Бак виброгалтовки MF-150

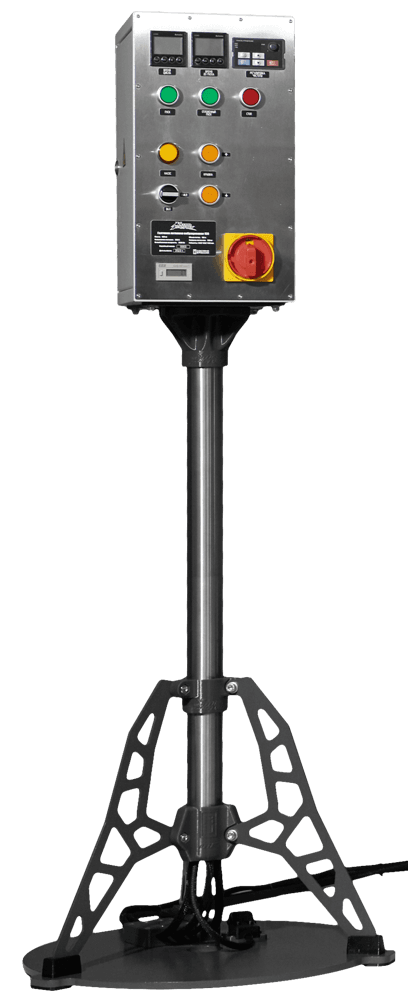

Стойка управления виброгалтовки MF-150

Стойка управления

Стойка управления оснащена частотным преобразователем, который позволяет точно регулировать обороты двигателя. Время работы и отложенный пуск вибромашины контролируются двумя цифровыми таймерами с LCD дисплеем.

Также стойка оснащена отсоединяемым разъемом насоса подачи компаунда, что позволяет быстро переключать сепарационные баки с разными компаундами для разных этапов и типов финишной обработки.

Легко транспортировать

Конструкция рамы позволяет поставить установку на погрузчик или штабелёр. Так же предусмотрены проушины для зацепления и поднятия бака. Всё это позволяет легко перемещать установку.

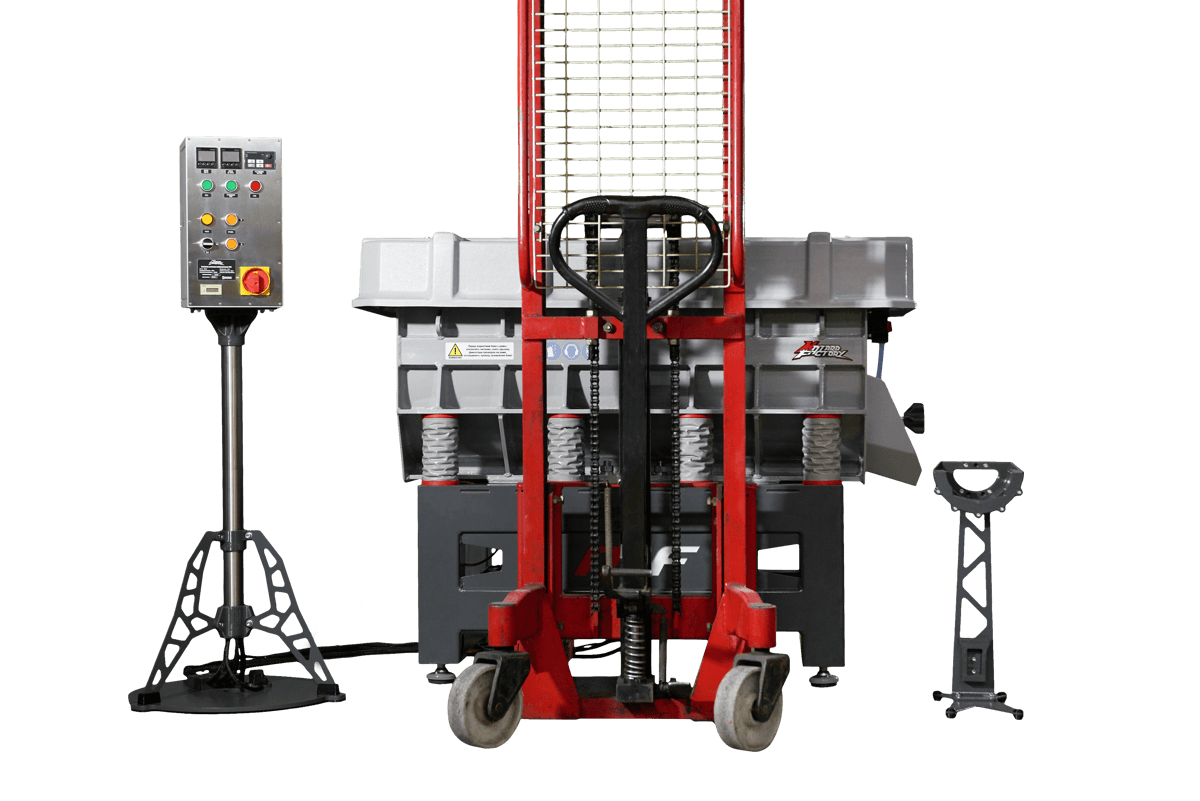

Виброгалтовка MF-150 на погрузчике

Характеристики

Рабочая ёмкость
150 л
Габариты рабочей ёмкости
1045x410x440* мм
Максимальная нагрузка
250 кг
Потребляемая мощность
2,5 кВт
Напряжение питания
380 В
Регулировка рабочей частоты
плавная
Диапазон таймера
0,5 - 48 ч
Автоматический реверс по таймеру
от 10 мин до 5 ч
Ресурс вибромотора
более 5000 ч
Подача компаунда (рабочей жидкости)
есть
Выгрузка рабочих тел
боковая
Уровень шума
74 дБ
Масса установки
480 кг

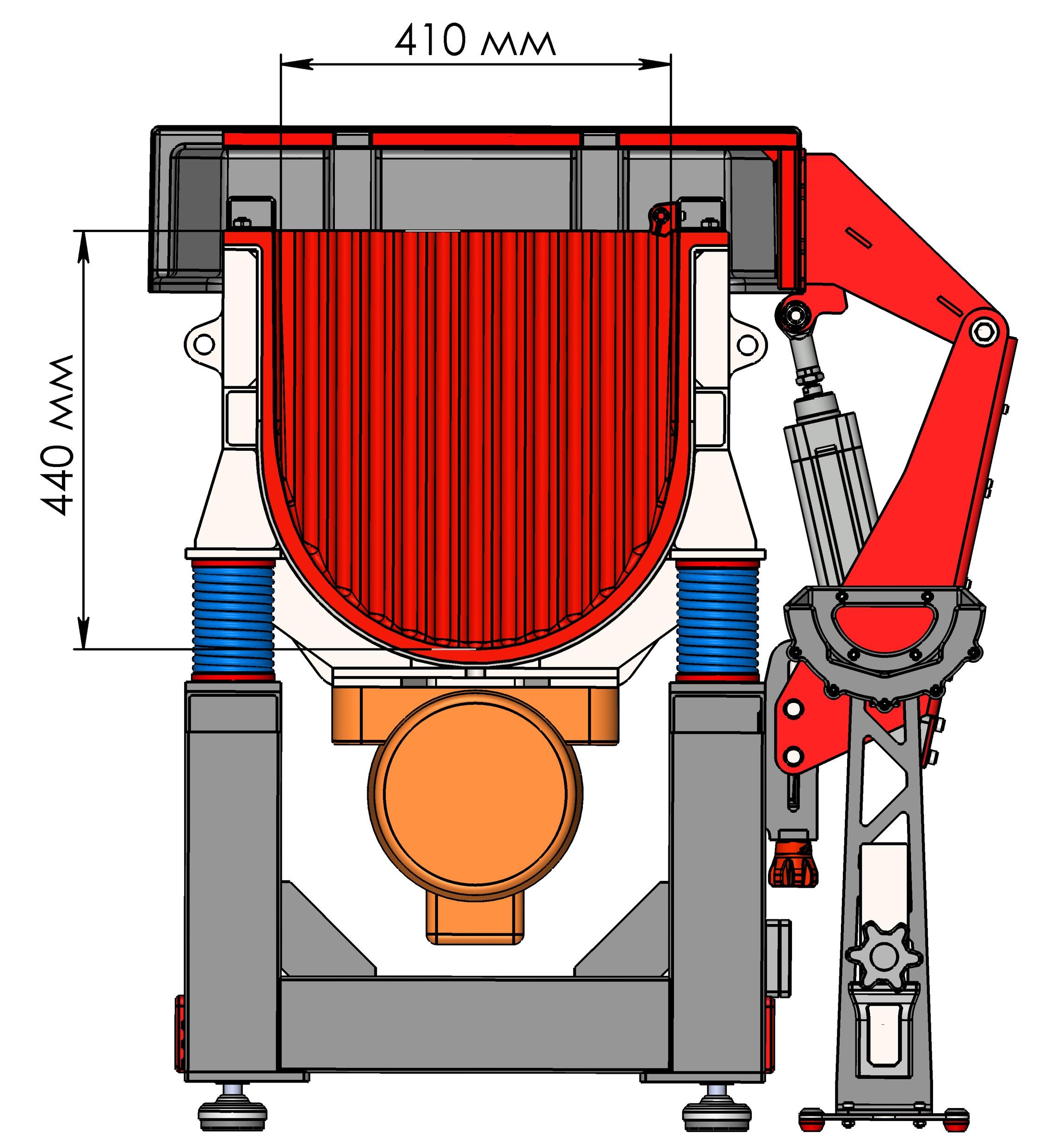

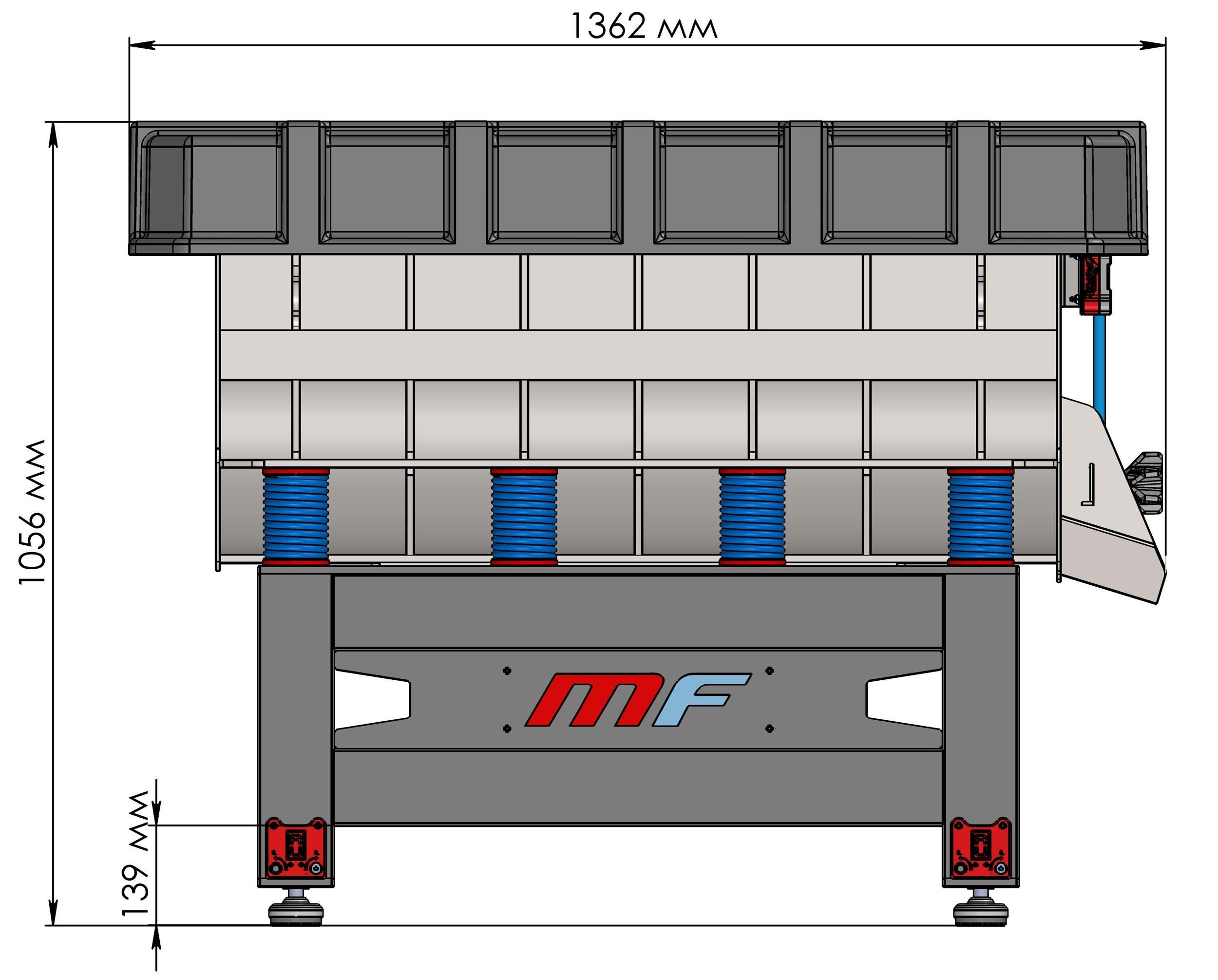

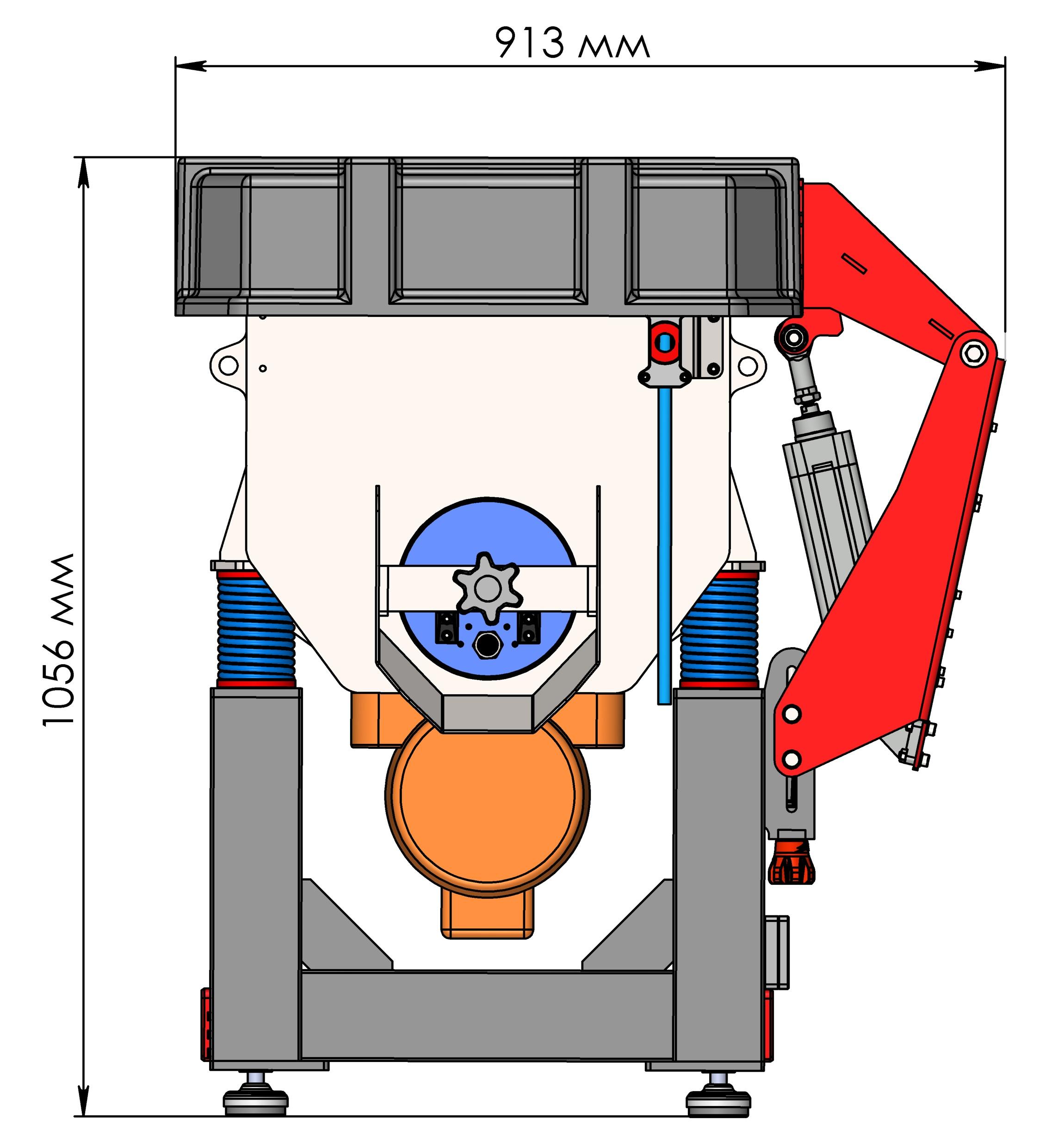

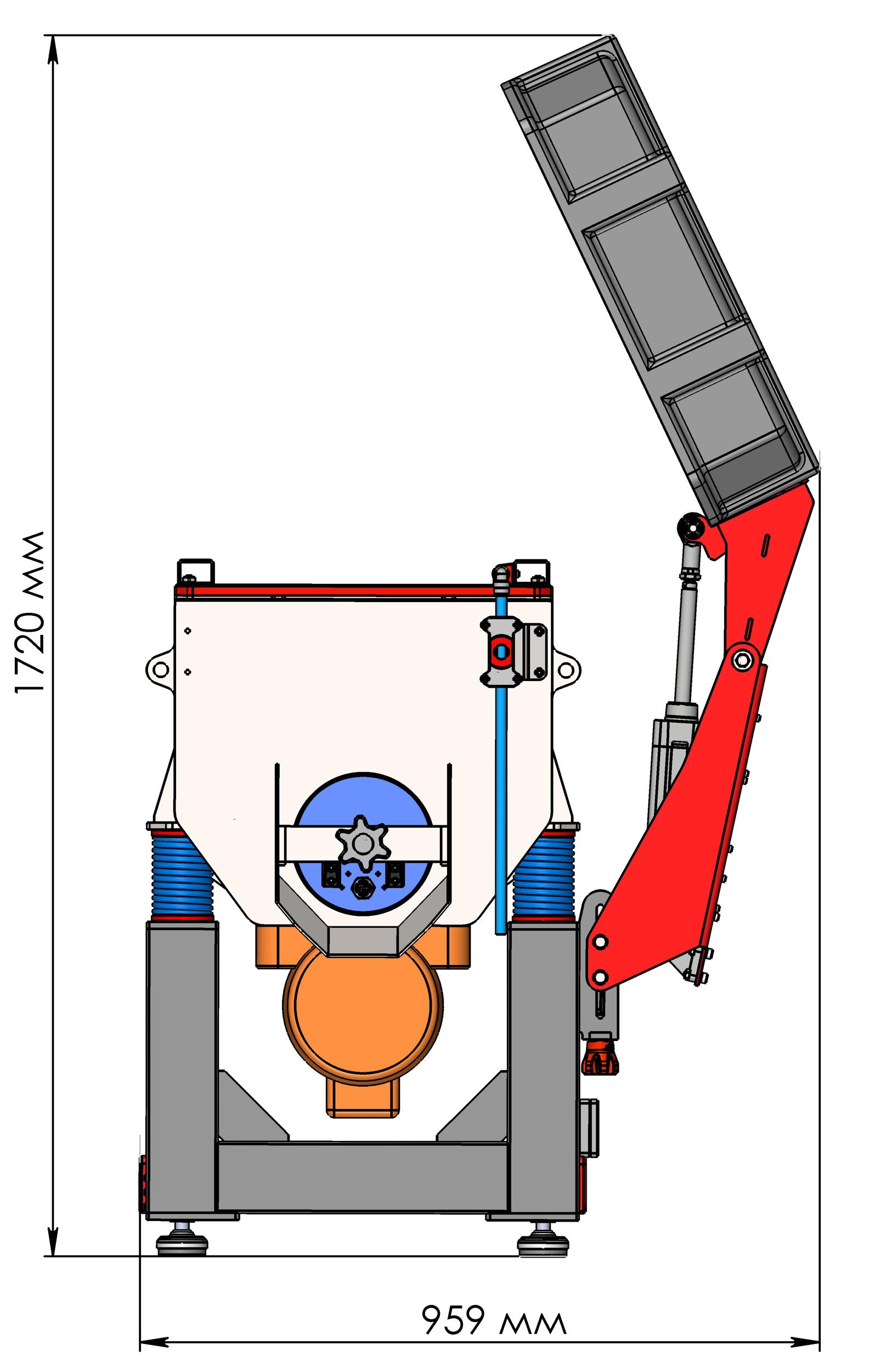

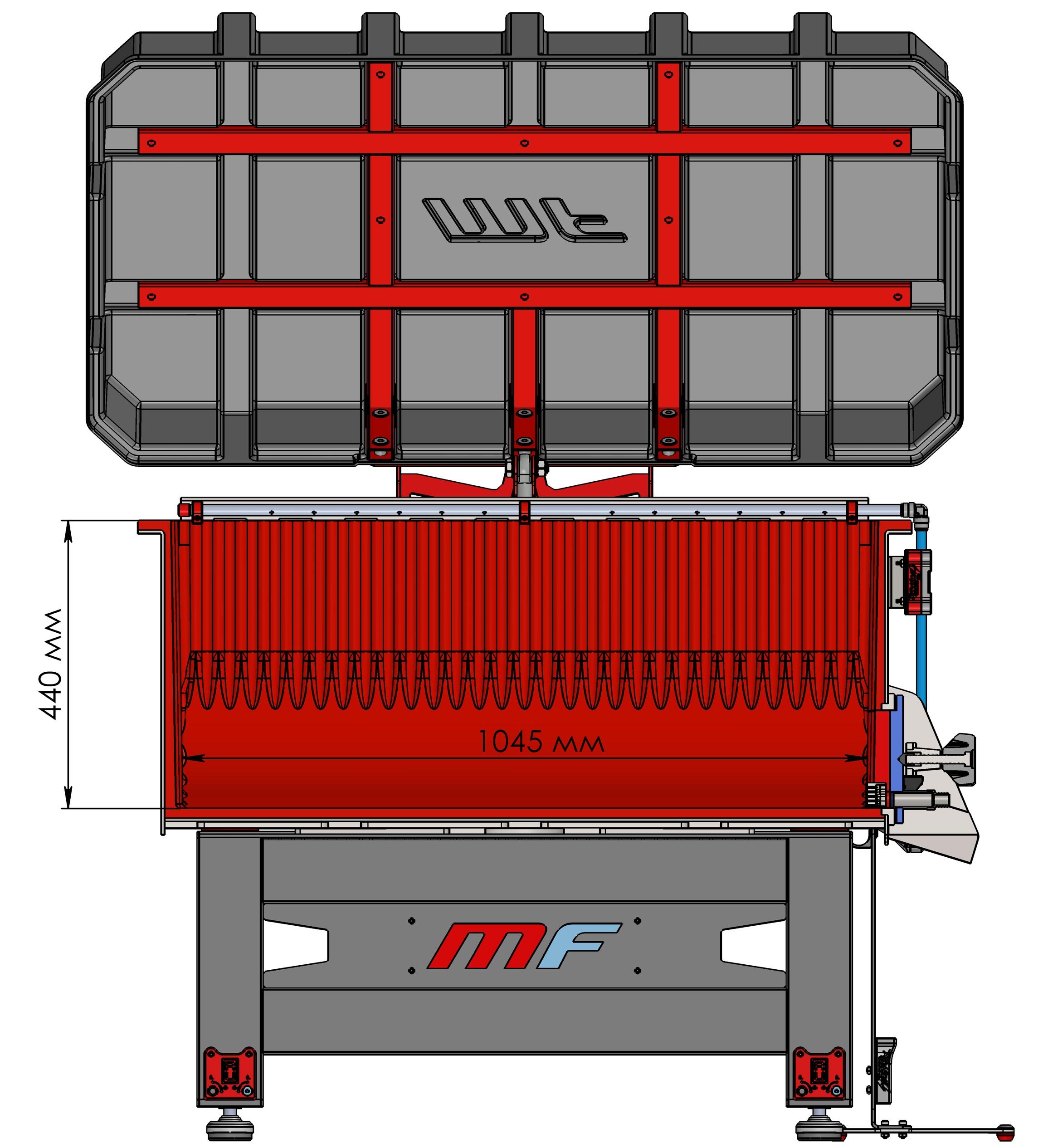

Размеры

Размеры виборогалтовки MF-150
Размеры виборогалтовки MF-150
Размеры виборогалтовки MF-150
Размеры виборогалтовки MF-150
Размеры виборогалтовки MF-150

Демонстрация работы

Обзор комплектации

Результат полировки кнехта в галтовочной машине MF-150

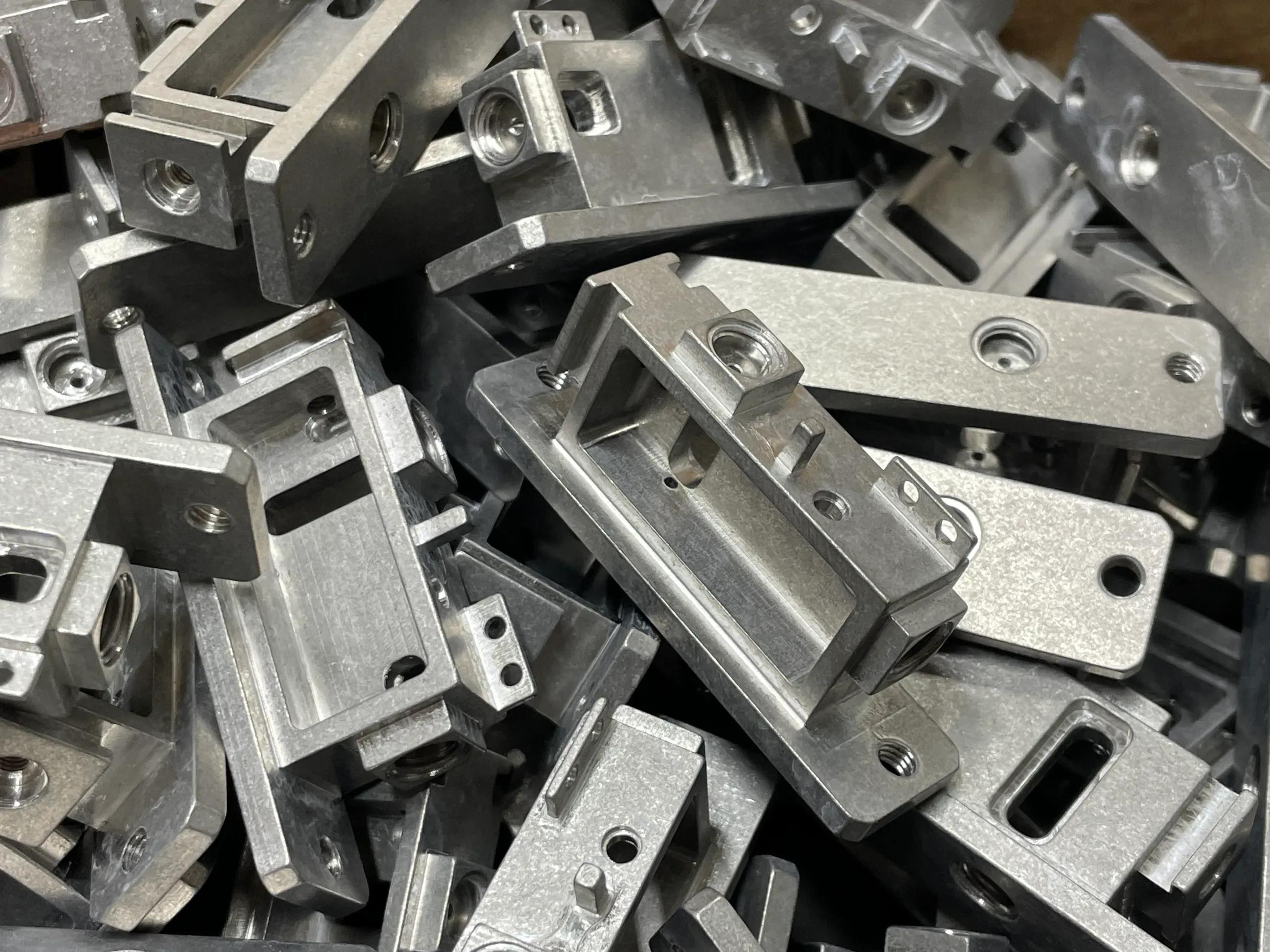

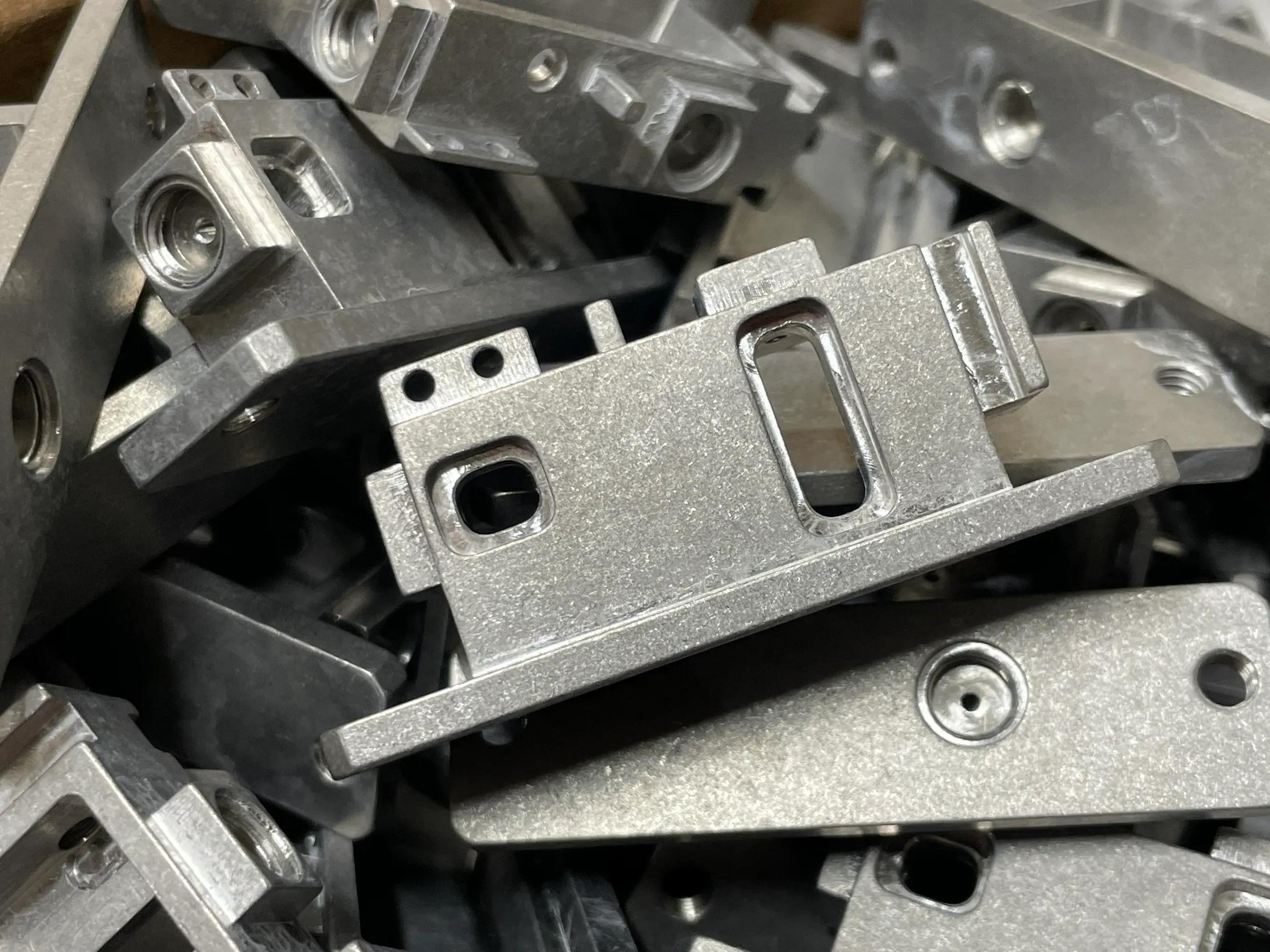

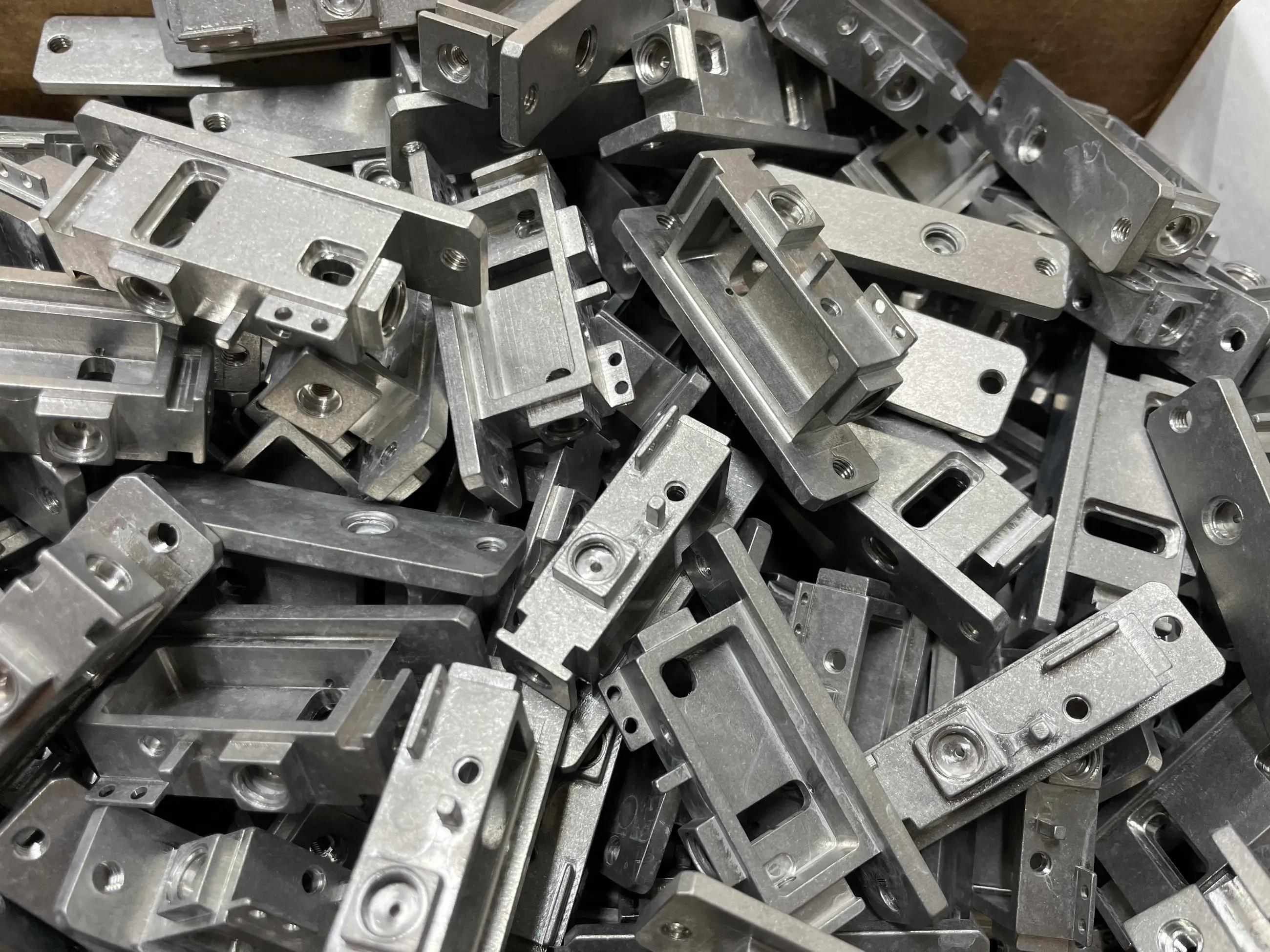

Галтовка деталей из стали 30ХГСА после электроэрозионной резки

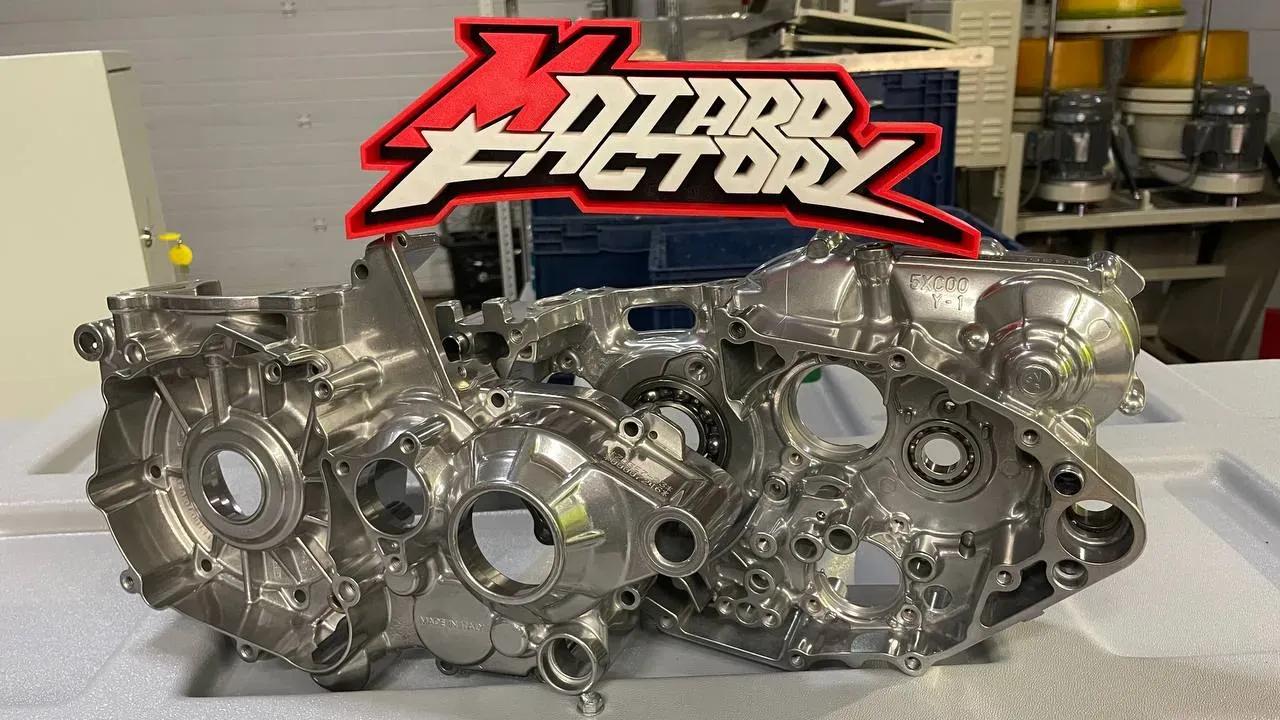

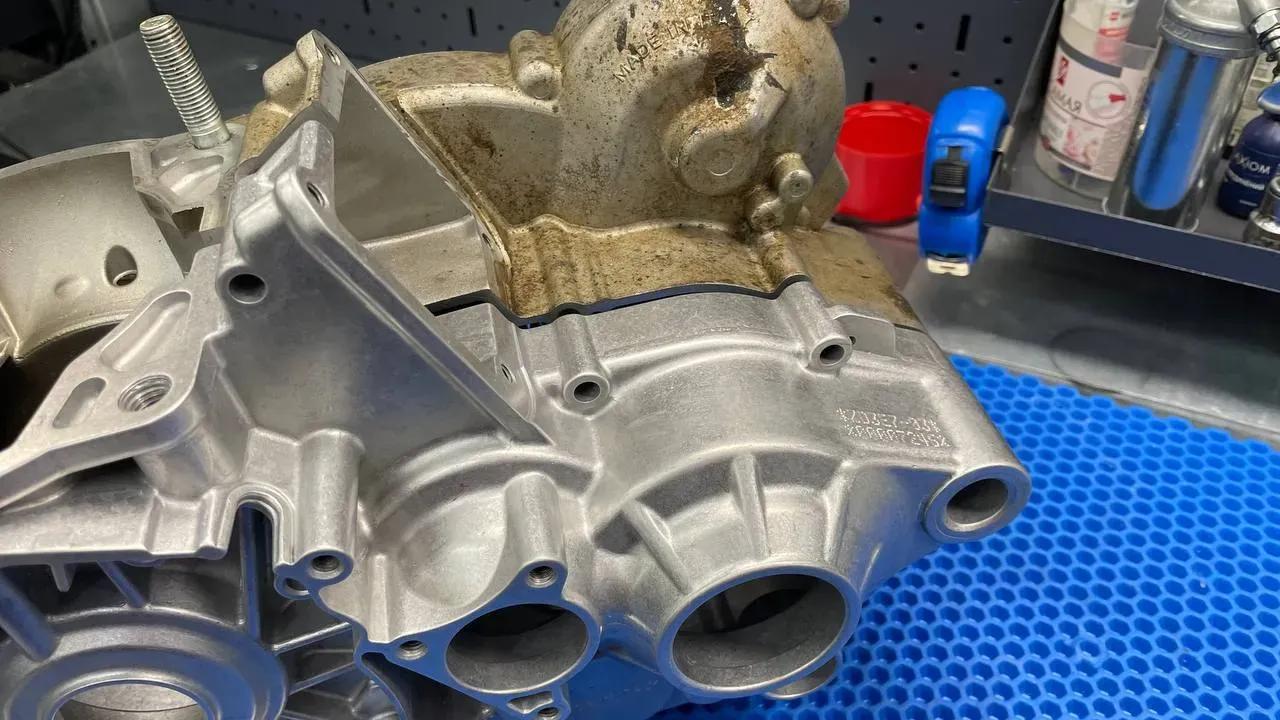

Пример работ: полировка картера мотоцикла

Полировка производилась в 4 этапа. Общее время обработки: 18 часов.

Пример работ: полировка картера мотоцикла до галтовки
наногалтовкананогалтовка
Пример работ: полировка картера мотоцикла после галтовки

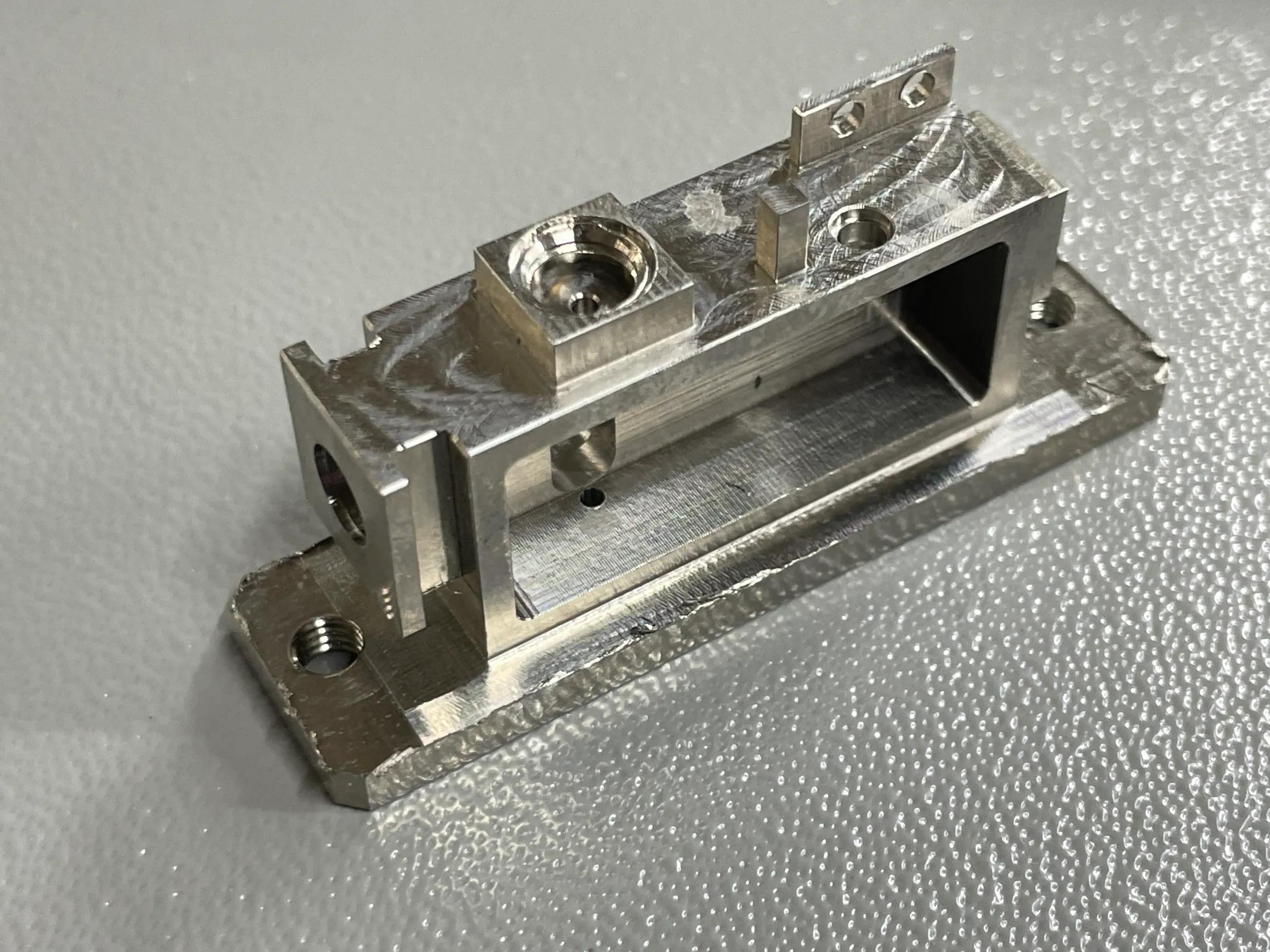

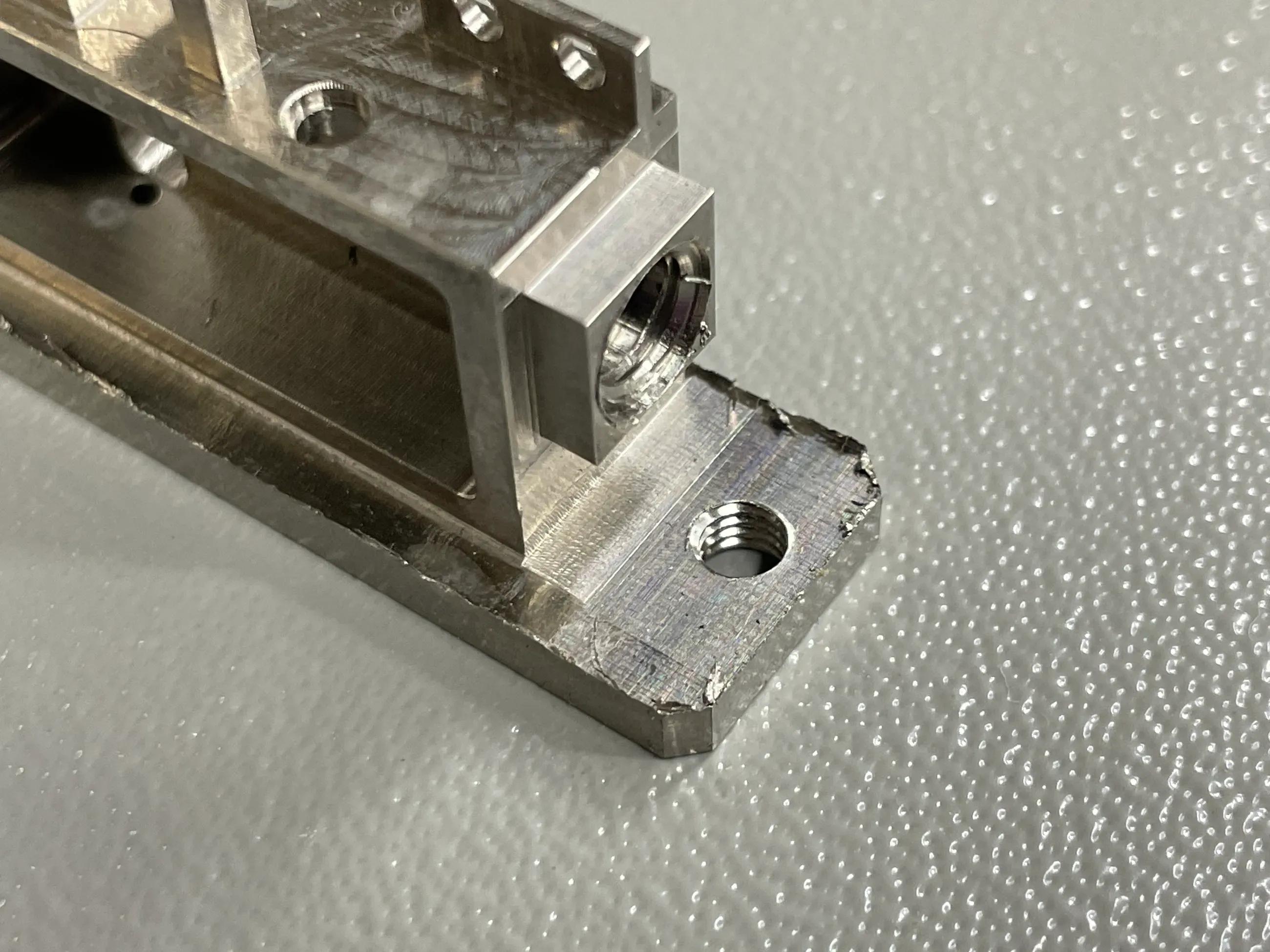

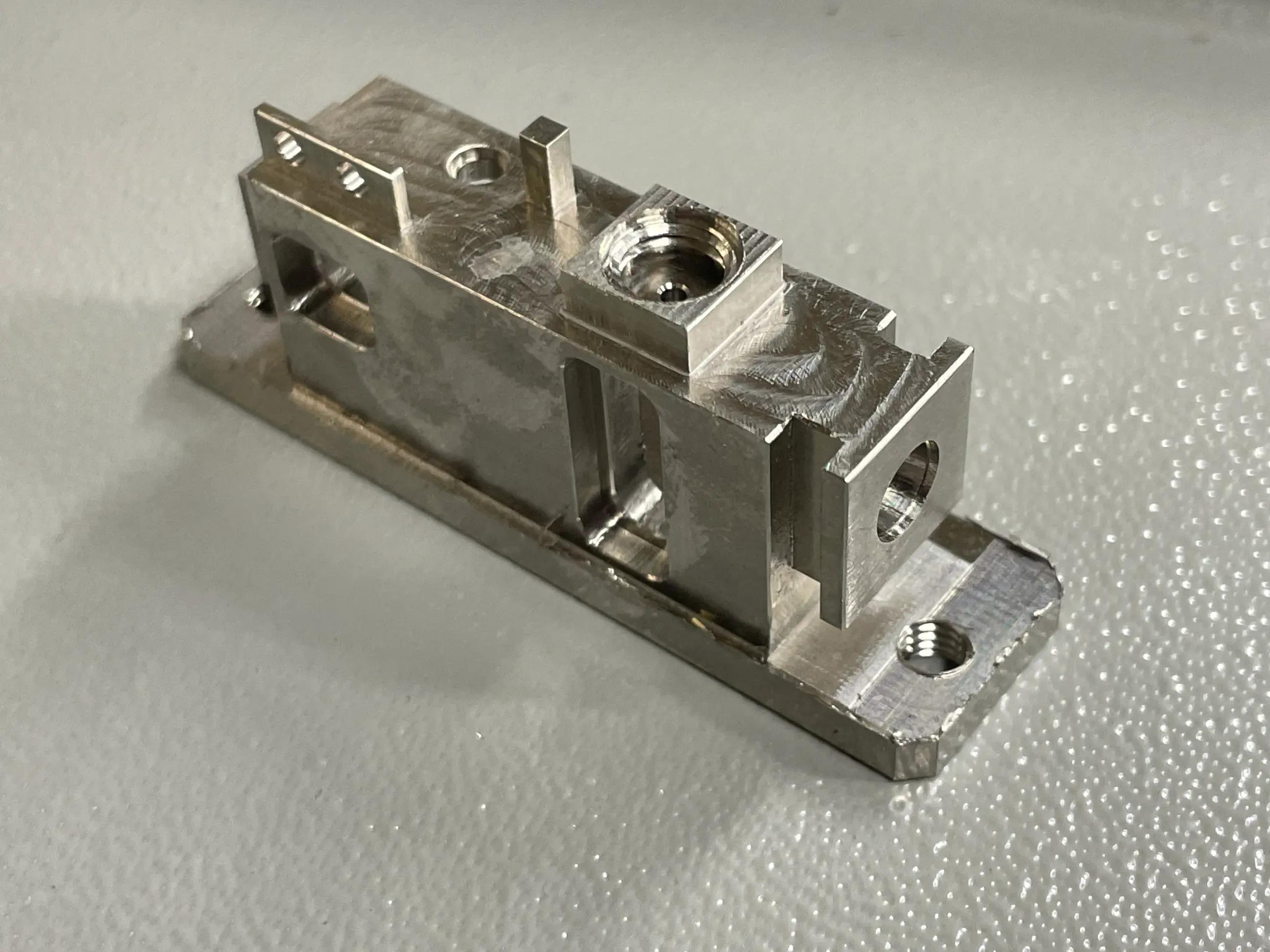

Пример работ: корпуса из титана

Время обработки 7 часов.

Пример работ: корпуса из титана до галтовки
Пример работ: корпуса из титана до галтовки
Пример работ: корпуса из титана до галтовки
наногалтовкананогалтовка
Пример работ: корпуса из титана после галтовки
Пример работ: корпуса из титана после галтовки
Пример работ: корпуса из титана после галтовки

Для получения информации по ценам и наличию, а также для заказа галтовочной машины переходите в раздел Оборудование

Посмотреть больше примеров работ на машине MF-150 можно в разделе Услуги
